आयरन पोस्ट टेन्शन एंकर असर प्लेट गोल एंकरिंग के लिए विरोधी जंग
|
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
विस्तृत उत्पाद विवरण
| Part Name: | Bearing Plate | Material: | Iron |
|---|---|---|---|
| Standard: | GB/T14370-2015 | Application: | Highway&Bridge |
| Feature: | Anti-corrosion/Watertight | स्व डिजाइन: | स्वीकार्य |
| प्रमुखता देना: | पोस्ट टेंशनिंग सिस्टम,पूर्व-तन्यतापूर्ण लंगर |
||

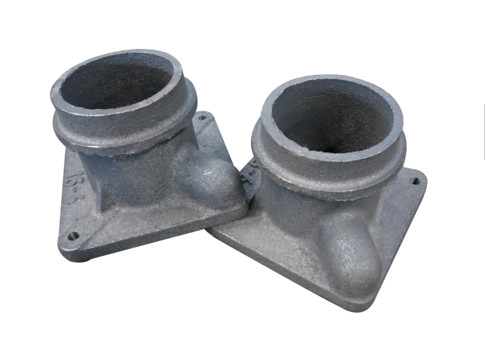

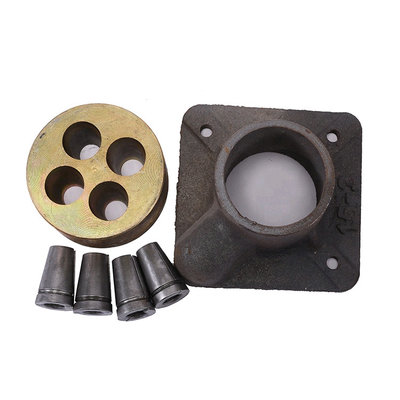

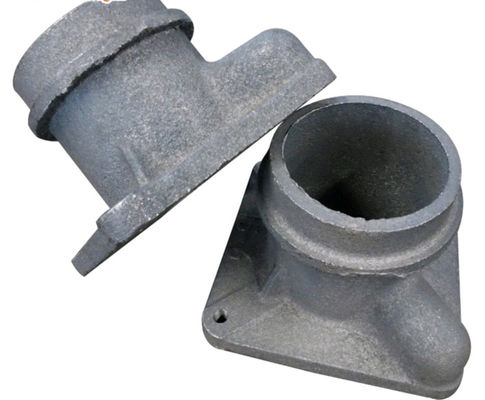

गोल एंकरेज के लिए पोस्ट टेंशन कंक्रीट ग्राउटिंग एंकर बेयरिंग प्लेट
विवरण
प्रीट्रेस्ड एंकर प्लेट का कार्य एंकरेज के नीचे कंक्रीट के मुख्य भाग में एंकरेजहेड का भार स्थानांतरित करना है। वे भार को सह-स्थानांतरित करते हैं, एंकरेज के नीचे तनाव वितरण एंकरेज के नीचे कंक्रीट की दरार और वहन क्षमता को प्रभावित करता है।
विशेषताएँ
1. विस्तृत अनुप्रयोग: यह Φ'8, Φ'9, Φ'11, Φ'12.7, Φ'15.2 और Φ'18 व्यास वाले स्टैंड के लिए 1570Mpa से 2000Mpa तक की विभिन्न शक्ति के साथ-साथ Φ'5, Φ'7 व्यास वाले उच्च तन्यता वाले स्टील तारों के लिए 1570Mpa से 1860Mpa तक की मानक शक्ति के साथ अनुकूलनीय है।
2.YJM एंकरिंग सिस्टम टेंडन साइज़ (1-55 स्ट्रैंड) की पूरी रेंज के लिए उपलब्ध है। इसके अलावा, हमारी कंपनी ग्राहकों की मांग के अनुसार किसी भी प्रकार के मनमाने छेद के एंकरेज का उत्पादन कर सकती है।
3.स्व-एंकरिंग और आसान संचालन के मामले में अच्छा;
4.उच्च एंकरिंग दक्षता कारक, स्थिर और विश्वसनीय;
3.स्व-एंकरिंग और आसान संचालन के मामले में अच्छा;
4.उच्च एंकरिंग दक्षता कारक, स्थिर और विश्वसनीय;
5. बार-बार स्ट्रेचिंग करने में सक्षम होना तथा हस्तक्षेप-विरोधी क्षमता के मामले में मजबूत होना।
विनिर्देश
| नमूना | थाली धारक | मुंह पर चिपकाने | एंकर हेड | सर्पिल सुदृढीकरण | स्ट्रेसिंग जैक | |||||
| वर्ग | गोल | आंतरिक व्यास | φई | एफ | φजी | एच | φआई | एन | ||
| ए×बी | φA×बी | |||||||||
| वाईजेएम15-1 | 80×20 | φ80×20 | 35 | 45 | 48 | 80 | 30 | 8 | 4 | क्यूवाईसी270 |
| वाईजेएम15-2 | 130×85 | φ135×80 | 50 | 83 | 48 | 120 | 40 | 8 | 4 | वाईडीसी650 |
| वाईजेएम15-3 | 130×87 | φ135×85 | 50 | 87 | 48 | 120 | 40 | 10 | 4 | वाईडीसी650 |
| वाईजेएम15-4 | 140×92 | φ137×100 | 55 | 97 | 48 | 140 | 50 | 10 | 4 | वाईडीसी1100 |
| वाईजेएम15-5 | 150×97 | φ148×122 | 55 | 107 | 48 | 150 | 50 | 10 | 4 | वाईडीसी1100 |
| वाईजेएम15-6 | 165×115 | φ167×136 | 70 | 122 | 50 | 170 | 50 | 12 | 4 | वाईडीसी1500 |
| वाईजेएम15-7 | 173×125 | φ167×136 | 70 | 122 | 50 | 170 | 50 | 12 | 4 | वाईडीसी1500 |
| वाईजेएम15-8 | 180×130 | φ177×150 | 80 | 137 | 53 | 190 | 50 | 12 | 4 | वाईडीसी2500 |
| वाईजेएम15-9 | 190×140 | φ187×150 | 80 | 147 | 53 | 200 | 50 | 12 | 4 | वाईडीसी2500 |
| वाईजेएम15-10 | 195×150 | φ210×160 | 90 | 157 | 53 | 205 | 55 | 14 | 4 | वाईडीसी2500 |
| वाईजेएम15-11 | 209×160 | φ210×160 | 90 | 157 | 55 | 205 | 55 | 14 | 4 | वाईडीसी2500 |
| वाईजेएम15-12 | 210×160 | φ210×185 | 90 | 167 | 55 | 230 | 55 | 14 | 4 | वाईडीसी2500 |
| वाईजेएम15-13 | 217×175 | φ210×185 | 90 | 168 | 55 | 230 | 55 | 14 | 4 | वाईडीसी3500 |
| वाईजेएम15-14 | 225×175 | φ235×185 | 90 | 177 | 58 | 240 | 55 | 14 | 4 | वाईडीसी3500 |
| वाईजेएम15-15 | 238×175 | φ235×185 | 90 | 187 | 60 | 260 | 55 | 16 | 5 | वाईडीसी3500 |
| वाईजेएम15-16 | 238×175 | φ235×185 | 90 | 187 | 60 | 260 | 60 | 16 | 5 | वाईडीसी3500 |
| वाईजेएम15-17 | 250×185 | φ265×200 | 100 | 197 | 63 | 280 | 60 | 16 | 5 | वाईडीसी3500 |
| वाईजेएम15-18 | 270×185 | φ265×200 | 100 | 197 | 63 | 280 | 60 | 16 | 5 | वाईडीसी4000 |
| वाईजेएम15-19 | 270×185 | φ265×200 | 100 | 197 | 65 | 280 | 60 | 16 | 5 | वाईडीसी4000 |
| वाईजेएम15-22 | 295×245 | φ285×260 | 120 | 217 | 70 | 290 | 70 | 18 | 5 | वाईडीसी5500 |
| वाईजेएम15-24 | 310×260 | φ320×260 | 120 | 237 | 75 | 330 | 80 | 18 | 5 | वाईडीसी5500 |
| वाईजेएम15-27 | 310×300 | φ300×300 | 120 | 237 | 80 | 330 | 90 | 18 | 5 | वाईडीसी6500 |
| वाईजेएम15-28/29 | 350×300 | φ330×300 | 130 | 277 | 88 | 330 | 70 | 20 | 6 | वाईडीसी6500 |
| वाईजेएम15-30/31 | 350×300 | φ330×300 | 130 | 277 | 88 | 350 | 70 | 20 | 6 | वाईडीसी6500 |
| वाईजेएम15-32/33/34 | 400×370 | φ390×370 | 140 | 287 | 93 | 400 | 70 | 20 | 6 | वाईडीसी6500 |
| वाईजेएम15-35/36/37 | 400×370 | φ390×370 | 140 | 287 | 98 | 400 | 70 | 20 | 6 | वाईडीसी9000 |
| नमूना | थाली धारक | मुंह पर चिपकाने | एंकर हेड | सर्पिल सुदृढीकरण | स्ट्रेसिंग जैक | |||||
| वर्ग | गोल | आंतरिक व्यास | φई | एफ | φजी | एच | φआई | एन | ||
| ए×बी | φA×बी | |||||||||
| वाईजेएम13-1 | 70×70 | - | 35 | 42 | 43 | 60 | 30 | 6 | 3 | क्यूवाईसी270 |
| वाईजेएम13-2 | 115×100 | - | 45 | 77 | 46 | 120 | 30 | 8 | 3 | वाईडीसी650 |
| वाईजेएम13-3 | 120×130 | φ132×80 | 45 | 83 | 46 | 120 | 40 | 10 | 3 | वाईडीसी650 |
| वाईजेएम13-4 | 135×130 | φ135×102 | 50 | 87 | 46 | 135 | 50 | 10 | 3 | वाईडीसी650 |
| वाईजेएम13-5 | 145×130 | φ140×125 | 50 | 97 | 46 | 140 | 50 | 10 | 4 | वाईडीसी1100 |
| वाईजेएम13-6/7 | 160×130 | φ155×130 | 60 | 107 | 46/48 | 160 | 50 | 12 | 4 | वाईडीसी1100 |
| वाईजेएम13-8 | 170×150 | φ170×160 | 60 | 117 | 50 | 170 | 50 | 12 | 4 | वाईडीसी1500 |
| वाईजेएम13-9 | 180×150 | φ175×160 | 70 | 127 | 50 | 180 | 50 | 12 | 4 | वाईडीसी1500 |
| वाईजेएम13-10 | 195×160 | φ200×180 | 80 | 137 | 50 | 200 | 50 | 14 | 4 | वाईडीसी1500 |
| वाईजेएम13-11 | 195×160 | φ200×180 | 80 | 137 | 53 | 200 | 50 | 14 | 4 | वाईडीसी2500 |
| वाईजेएम13-12 | 215×180 | φ210×190 | 80 | 147 | 53 | 210 | 50 | 14 | 5 | वाईडीसी2500 |
| वाईजेएम13-13 | 230×180 | φ210×190 | 80 | 147 | 53 | 210 | 50 | 14 | 5 | वाईडीसी2500 |
| वाईजेएम13-14 | 230×180 | φ210×210 | 80 | 157 | 55 | 220 | 50 | 14 | 5 | वाईडीसी2500 |
| वाईजेएम13-15 | 240×220 | φ215×230 | 90 | 167 | 55 | 220 | 50 | 14 | 5 | वाईडीसी2500 |
| वाईजेएम13-16 | 240×220 | φ245×240 | 90 | 167 | 55 | 240 | 60 | 16 | 5 | वाईडीसी3500 |
| वाईजेएम13-17 | 240×220 | φ245×240 | 90 | 177 | 60 | 240 | 60 | 16 | 5 | वाईडीसी3500 |
| वाईजेएम13-18 | 270×220 | φ245×240 | 90 | 177 | 60 | 260 | 60 | 16 | 5 | वाईडीसी3500 |
| वाईजेएम13-19 | 270×220 | φ245×240 | 90 | 177 | 60 | 260 | 60 | 16 | 5 | वाईडीसी3500 |
| वाईजेएम13-20 | 290×235 | φ260×270 | 90 | 186 | 60 | 270 | 60 | 16 | 5 | वाईडीसी3500 |
| वाईजेएम13-21/22 | 290×245 | φ260×270 | 90 | 197 | 65 | 270 | 60 | 16 | 5 | वाईडीसी3500 |
| वाईजेएम13-23/24 | 300×245 | φ275×290 | 100 | 217 | 70 | 280 | 60 | 18 | 6 | वाईडीसी4000 |
| वाईजेएम13-25/26/27 | 300×245 | φ275×290 | 100 | 217 | 75 | 280 | 60 | 18 | 6 | वाईडीसी4000 |
| वाईजेएम13-28/29 | 315×250 | φ300×330 | 105 | 227 | 80 | 310 | 60 | 18 | 7 | वाईडीसी5500 |
| वाईजेएम15-30/31 | 315×250 | φ300×330 | 105 | 227 | 80 | 310 | 60 | 18 | 7 | वाईडीसी5500 |
| वाईजेएम15-32/33/34 | 350×320 | φ330×350 | 120 | 247 | 85 | 350 | 60 | 20 | 7 | वाईडीसी5500 |
| वाईजेएम15-35/36/37 | 370×320 | φ330×350 | 120 | 247 | 85 | 350 | 60 | 20 | 7 | वाईडीसी550 |
आवेदन
कसने के बादचीन में सिस्टम विश्वसनीयता और प्रदर्शन के लिए जाने जाते हैं, सभी अनुप्रयोगों के लिए सबसे उपयुक्त हैंपोस्ट-टेंशन निर्माणवे संपूर्ण स्पेक्ट्रम को अपनाते हैंपुल निर्माण,इमारतों, सिविल अनुप्रयोगों, ऊपर और भूमिगत।
सामान्य प्रश्न
प्रश्न: आपका डिलीवरी समय कब तक है?
एक: आम तौर पर यह 5-30days है, यह मात्रा के अनुसार है।
प्रश्न: क्या आप नमूने प्रदान करते हैं? क्या यह मुफ़्त है?
एक: हाँ, हम नि: शुल्क नमूना प्रदान कर सकते हैं, ग्राहक को एक्सप्रेस चार्ज के लिए भुगतान करने की आवश्यकता होगी।
प्रश्न: आपके भुगतान की शर्तें क्या हैं?
एक: 30% टी / टी अग्रिम में, शिपमेंट से पहले संतुलन।
प्रश्न: क्या आप OEM स्वीकार करते हैं?
एक: हाँ, हम कस्टम डिजाइन OEM या ODM स्वीकार करते हैं।
